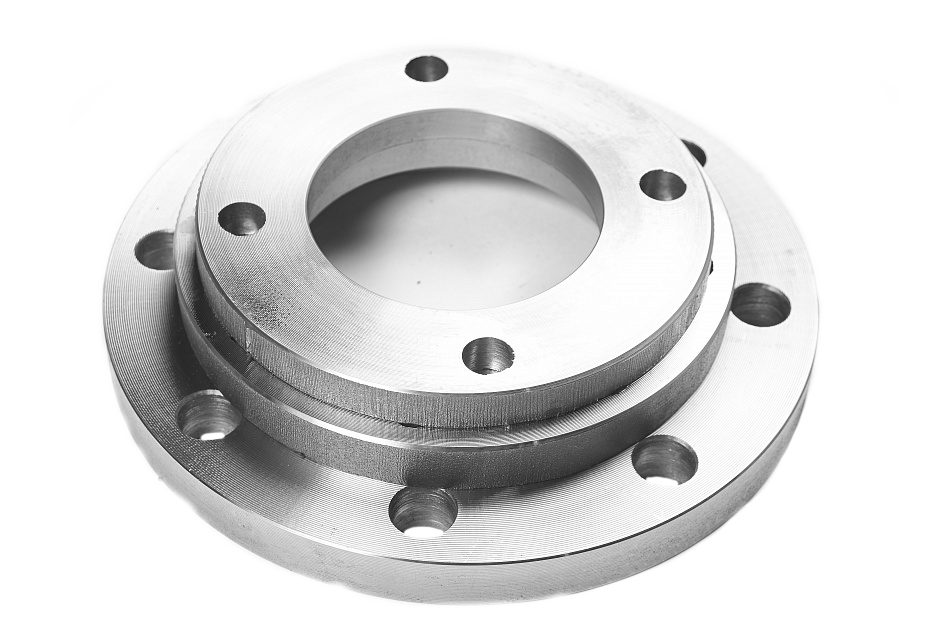

Фланец ПНД (ПП,ПЭ)
Стальные фланцы для ПЭ труб применяются для перехода с полиэтиленовых или полипропиленовых труб на металлические, а также для присоединения арматуры с фланцевым соединением. Они могут быть также использованы для соединения двух ПНД труб.
*Все цены указаны с учетом НДС
Введите запрос в имеющейся у вас формулировке — поиск подберет подходящие номенклатуры по характеристикам или названию
Процесс соединения труб
Соединение ПНД труб осуществляется с помощью пластиковой втулки, которая приваривается к свободному концу ПЭ трубы. Для обеспечения герметичности и надежности соединения требуются крепежные элементы, такие как болты или шпильки, а также резиновая уплотнительная прокладка.
Фланец ПЭ отличается от плоского способом крепления: фиксируется не сама металлическая деталь, а пластиковая втулка (или бурт). Своим внешним видом втулка напоминает часть полиэтиленовой трубы с упором для фланца на одном конце.
Непосредственно у выступа втулка имеет расширение, за счет чего выточенные по ГОСТ 33259 стальные фланцы попросту на нее не налезут, а лишь повредят острым краем. Чтобы обеспечить точное совпадение размеров и создать надежное соединение, внутренний диаметр стального фланца растачивают, а фаску с внутренней поверхности удаляют.
Этапы формирования фланцевого узла:
- Подготавливается соединительный участок;
- Стальная деталь надевается на бурт;
- Втулка приваривается к ПНД трубе;
- Подготавливается ответная соединительная деталь, находящаяся на пластиковой или металлической трубе, или техническое устройство с фланцевым соединением;
- Участки трубопровода стыкуются и фиксируются с помощью деталей и герметизирующих прокладок.
За счет этого упора, фланцевое соединение ПНД труб считается герметичным и очень надежным: он предотвращает разрыв соединения в системах под давлением.
Условия, при которых допустимо использовать фланец для ПЭ труб:
- DN (Ду) — диаметр условный: 50 — 400 мм;
- Py — номинальное давление: 10-16 кгс/см2;
- Максимальная температура: +300 С.
Поскольку большинство прижимных фланцев, производимых компанией «Союз Металл», изготовлены из стали марки Ст. 20, требования к продукции основаны на характеристиках этого материала. Другие марки стали могут иметь несколько отличные технические характеристики.
В нашем каталоге вы можете купить стальные фланцы для ПЭ и ПП труб, а также другие типы стальных фланцев и заглушек по выгодным ценам. О наличии товара на складе или в производстве можно узнать как в самом каталоге, так и уточнить у наших менеджеров.
